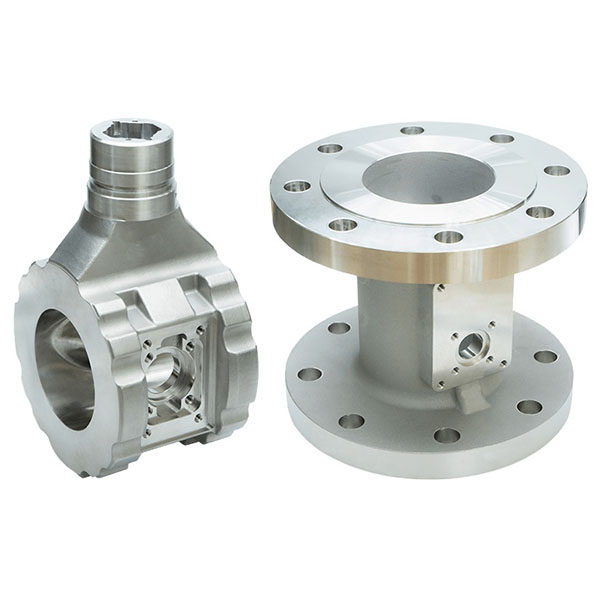

litine za vrtinčne merilnike pretoka za nadzor industrijskih procesov

litine vrtinčnih merilnikov pretoka so primerne za validacijo prototipov, proizvodnjo majhnih serij in integrirano dobavo skupaj z naknadno natančno obdelavo.

Ključne lastnosti ulitkov vrtinčnih merilnikov pretoka:

1. Optimizacija notranjega pretoka: Strogi nadzor merilne votline, bluff telesa (dušilnega elementa) in radialnih dimenzij za zagotovitev stabilnosti in ponovljivosti vrtinčastega pretoka, kar zagotavlja natančnost merjenja pretoka.
2. Odlična toplotna in tlačno odpornost: Debelina stene in material sta zasnovana v skladu z delovnimi pogoji, da se zagotovi dolgoročno stabilno delovanje v okoljih s paro, visokimi temperaturami ali visokim tlakom.
3. Odpornost proti koroziji in obrabi: Na voljo so možnosti iz nerjavečega jekla, duktilne (nodularne) litine, bakrovih zlitin itd. ali površinske protikorozijske obdelave za obdelavo kemikalij, morske vode in abrazivnih medijev.
4. Enostavna namestitev in priključitev: Priključki, luknje za pozicionirne sornike, navojne luknje in tesnilne utore omogočajo hitro namestitev na mestu, tesnjenje in priključitev instrumentov.
5. Enostavna obdelava površine in strojna obdelava: Po litju se lahko ploskev prirobnice izreže, izvrtine obdelajo, notranje votline pa se zrcalno polirajo ali brušijo, da se zmanjša obseg prilagajanja na mestu.
6. Prilagodljivost: Podpora prilagajanju na podlagi risb ali 3D modelov stranke, ponudba jedrnih škatel, jedrnih struktur in lokaliziranih ojačitev reber za izpolnitev posebnih zahtev glede obremenitve ali vmesnika cevovoda.

Materiali in postopki:

Podpiramo različne kovinske materiale, vključno z nerjavečim jeklom (304, 316, 316L), duktilnim (nodularnim) litim železem, sivim litim železem, bakrovimi zlitinami in aluminijevimi zlitinami. Običajni procesi vključujejo litje v pesek, natančno (investicijsko) litje in litje pod nizkim tlakom, kombinirano z nujnimi toplotnimi obdelavami (staranje, žarjenje) in postopki za zmanjšanje napetosti, da se zagotovi dimenzijska stabilnost in mehanske lastnosti za dolgotrajno delovanje.

Natančnost in kakovost površine:

1. Dimenzijske in geometrijske tolerance: Ravnost prirobnice, koncentričnost in tolerance položaja lukenj se lahko nadzorujejo v skladu z zahtevami risbe; kritične merilne votline in vmesniki prirobnice lahko dosežejo visoko natančnost.
2. Kakovost notranje površine votline: Nizko hrapavost površine je mogoče doseči z izbiro peska za ulivanje, poliranjem kalupa ali naknadno obdelavo (brušenje, poliranje), da se zmanjša motnja turbulenc in napaka merjenja.
3. Obdelava tesnilne površine: Tesnilne površine prirobnic se lahko izdelajo kot RTJ, ravne ali dvignjene, z različnimi zahtevami glede natančnosti obdelave in hrapavosti, da se omogoči različne vrste tesnjenja.

Tipični scenariji uporabe:

litine vrtinčnih merilnikov pretoka se pogosto uporabljajo na področjih industrijskega nadzora procesov, kot so ogrevalni in parni sistemi, oskrba z vodo in čiščenje odpadnih voda, kemični in petrokemijski procesi, prenos nafte in plina, HVAC sistemi, sistemi za proizvodnjo energije in kotli, kjerkoli so potrebne zanesljive meritve pretoka in trajne konstrukcije.
