Dvostopenjsko brizganje ohišij električnih orodij OEM

Proces dvostopenjskega brizganja omogoča dvobarvni videz ali kombinacijo funkcionalnih materialov (na primer integracijo trde lupine in mehkih dotiknih točk), kar znatno izboljša občutek izdelka, odpornost proti zdrsu, tesnjenje in učinkovitost sestavljanja. Običajno se uporablja za ohišja in ročaje ročnega električnega orodja, kot so električne vrtalke, žage in udarni ključi.

Načelo postopka dvostopenjskega brizganja:

Dvostopenjsko brizganje vbrizga različne materiale ali različno obarvane plastike v različne dele istega dela v dveh neodvisnih stopnjah brizganja (ali z dvokavitetnim vzporednim sistemom kalupov). V prvem koraku se vbrizga podlaga (običajno strukturno močna trda plastika) in se jo namesti v kalup; nato kalup uporabi mehanizme za vrtenje, preklapljanje ali prenos, da namesti obdelovanec za drugo vbrizgavanje, kjer se vbrizga drugi material (kot je mehka TPE/TPU), da se doseže preoblikovanje, enkapsulacija ali vezanje. Ključni dejavniki so natančnost pozicioniranja obeh vbrizgavanja, zasnova vezne linije/vmesnika in združljivost med materiali.

Zahteve za kalup in opremo:

1. Struktura kalupa: mora omogočati dvostopenjsko vbrizgavanje ali dvostopenjski mehanizem za pozicioniranje vbrizgavanja (rotacijski kalup, linearni prenosni kalup ali indeksni kalup); votline kalupa, ločnice in pozicioniranje prenosa morajo biti natančne, oblika pa mora omogočati odstranjevanje iz kalupa, hlajenje in sekundarne vbrizgovalne kanale.
2. Vtoki in kanali: Razumno izberite vrste in lokacije vtokov ter po potrebi uporabite sistem vročih vtokov, da zagotovite dober pretok in enakomeren videz za drugo vbrizgavanje.
3. Hlajenje in nadzor temperature: Da se zagotovi doslednost in dimenzijska stabilnost med dvema vbrizgavanjema, morajo biti hlajenje krogi natančno zasnovani in mora biti na voljo stabilna oprema za nadzor temperature kalupa.
4. Zahteve za stroje za brizganje: Uporabite specializirane stroje za brizganje z dovajanjem dveh materialov ali dvobarvnim/dvofaznim nadzorom (ali dva povezana stroja) in zagotovite visoko natančen prenos kalupa in nadzor pozicioniranja.

Potek procesa in ključni parametri:

1. Priprava kalupa in prvi vbrizg: Očistite votlino, vbrizgajte prvi material in nadzorujte hitrost vbrizgavanja, tlak zadrževanja in hlajenje, da zagotovite kakovost dimenzij in površine.
2. Prenos in pozicioniranje: Uporabite rotacijske ali prenosne mehanizme za pozicioniranje vbrizganega dela za drugi vbrizg, pri čemer zagotovite natančnost pozicioniranja in pritisk.
3. Drugi vbrizg: vbrizgajte drugi material, razumno nadzorujte temperaturo taljenja, hitrost vbrizgavanja in pritisk, da se oblikuje dobra vezava in popolna inkapsulacija s podlago na stiku.
4. Ohlajanje in odstranjevanje iz kalupa: nastavite čas ohlajanja glede na lastnosti materiala, da se izognete deformiranju ali delaminaciji stične ploskve, ki jo povzročajo notranje napetosti.
5. Dopolnilna obdelava in pregled: Odstranite ostružke, obrežite ali izvedite sekundarne operacije in preglejte vezanje na stiku, videz in dimenzije.

Ključni parametri: hitrost vbrizgavanja, tlak vbrizgavanja, čas zadrževanja, temperatura kalupa, temperatura taljenja, natančnost prenosa/pozicioniranja in čas hlajenja.

Prednosti in pomisleki:

1. Prednosti: doseže integriran videz in funkcionalno kombinacijo, izboljša učinkovitost sestavljanja, zmanjša sekundarne stroške sestavljanja in izboljša ergonomijo in udobje pri oprijemu.
2. Upoštevanja: Združljivost materialov, oblikovanje stične površine, natančnost prenosa/pozicioniranja in hlajenje kalupa pomembno vplivajo na donos; pri proizvodnji velikih serij je treba upoštevati kompromise med sistemi vročih tekalnikov, naložbami v kalupe in stroški vzdrževanja.

Tipične uporabe dvostopenjskega brizganja:

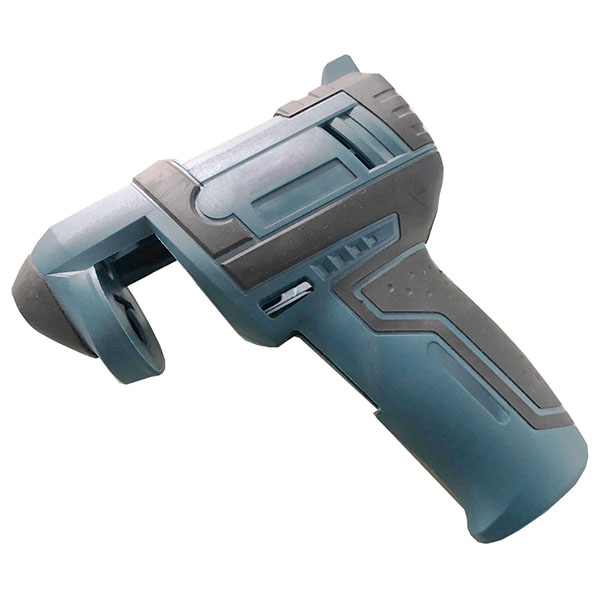

1. Ohišja in ročaji električnih orodij: trde strukture v kombinaciji z mehkimi ročaji ali mehkimi dotiknimi točkami.
2. Stikala in gumbi: integrirano oblikovanje trdnih struktur z mehkimi kontrolnimi površinami.
3. Druge ročne naprave: ohišja, ki zahtevajo tako trajnost kot udoben oprijem.
