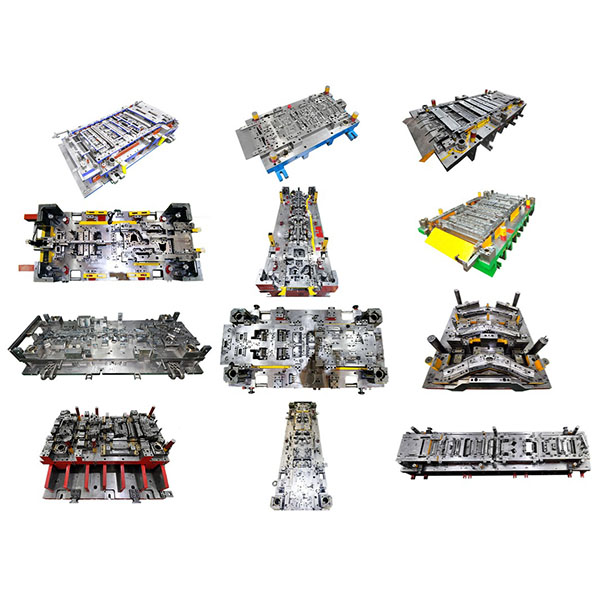

progresivna matrica za kovinske ohišje in sponke

Postopek progresivnega kovanja je primeren za visokohitrostno, neprekinjeno masovno proizvodnjo in omogoča učinkovito proizvodnjo kompleksnih, večoperativnih delov iz tanke pločevine z enim samim kompletom matric in eno samo dovodno linijo. Progresivne matrice se običajno uporabljajo za proizvodnjo majhnih ohišij, kontaktnih delov, sponk, pokrovov elektronskih ščitov in drugih delov, ki zahtevajo visoke taktske hitrosti in stabilne dimenzije.

Glavne značilnosti progresivnih matric:

1. Visoka hitrost in velika zmogljivost: neprekinjeno podajanje tuljave in vzporedno delovanje postaj omogočajo zelo kratke cikle in stabilno proizvodnjo, kar je primerno za srednje do velike proizvodne serije.
2. Visoka stopnja integracije procesa: Več operacij se izvaja zaporedno na traku, kar zmanjšuje medoperativno ravnanje in ročno posredovanje, izboljša donos in zniža stroške dela.
3. Dobra doslednost in zamenljivost: Natančna zasnova matrice in zanesljivo pozicioniranje zagotavljata dosledne dimenzije in geometrijo delov, kar olajša nadaljnje sestavljanje in zamenljivost.
4. Jasne stroškovne prednosti: nizki stroški proizvodnje na enoto in visoka izkoriščenost materiala; amortizacija pri dolgih serijah matric dodatno zmanjša stroške proizvodnje na enoto za masovno proizvodnjo.
5. Kompaktna struktura: v primerjavi s transfernimi matricami so progresivne matrice na splošno bolj kompaktne in zavzemajo manj prostora, kar je primerno za visokohitrostne stiskalnice in avtomatizirane proizvodne linije.

Uporabni deli in scenariji uporabe progresivnih matric:

1. Avtomobilski deli: konektorji, zadrževalci, sponke, zaščitne plošče za elektronske komponente itd.
2. Elektronika in električni aparati: kontaktni trakovi za baterije, priključki za terminale, ohišja senzorjev, majhna ohišja itd.
3. Gospodinjski aparati in potrošniški izdelki: dekorativni deli, pritrdilni elementi, komponente vratnih tečajev, nosilci plošč itd.
4. Strojna oprema in industrijski deli: majhni prirobniki, tesnila, povezovalne plošče in drugi večstancijsko oblikovani deli iz tanke pločevine.
5. Primerni scenariji: okolja za neprekinjeno proizvodnjo, ki so občutljiva na čas cikla, dimenzijsko doslednost in stroške.

Priporočila glede materialov in površinske obdelave:

1. Običajni materiali: hladno valjano jeklo, nerjaveče jeklo, baker in bakrove zlitine, aluminijeve zlitine in druge hladno oblikovane pločevine. Kakovost in debelina materiala morata ustrezati zasnovi matrice, razmerjem vlečenja in procesu štancanja.
2. Površinska obdelava: lahko se uporabi naknadna obdelava, kot so galvanizacija, kemično prevlekanje, barvanje, e-premaz in anodizacija (za aluminij); izberite obdelavo glede na zahteve glede korozijske odpornosti, prevodnosti in videza.
3. Usklajevanje konstrukcije: Pred izbiro materialov in površinskih obdelav ocenite oblikovljivost delov in združljivost z nadaljnjimi procesi, da ne bi vplivali na kakovost štancanja ali zmogljivost sestavljanja.

Ključni točki pri oblikovanju in proizvodnji matric:

1. Razpored postaj in razpored trakov: Razporedite postaje tako, da optimizirate izkoriščenost materiala in zaporedje delovanja, nadzorujte razmerja vlečenja in geometrijo trakov, da zmanjšate napake.
2. Natančnost pozicioniranja in vodenja: Uporabite natančne vodilne stebričke, puše in pozicionirne elemente, da zagotovite sinhronizirano pozicioniranje in natančnost obdelave na vseh postajah.
3. Oblika rezilnega roba in razmika: Nastavite ustrezne razmike za izrezovanje in radije rezilnega roba glede na material in debelino, da podaljšate življenjsko dobo orodja in izboljšate kakovost izrezovanja.
4. Mazanje in ravnanje z odpadki: Oblikujte učinkovite sheme mazanja in poti za odpadke/izmetavanje, da preprečite lepljenje, praskanje in zatikanje materiala ter zagotovite neprekinjeno delovanje.
5. Preizkušanje in nastavljanje: Med preizkušanjem matrice opravite preverjanje prvega kosa in nastavitev cikla; po potrebi prilagodite zaporedje postaj, mehanizme za blaženje in odstranjevanje trakov, da stabilizirate proizvodnjo.

Nadzor procesa in zagotavljanje kakovosti:

1. Preverjanje prvega izdelka: Po preskušanju opravite pregled dimenzij, videza in delovanja prvih izdelkov, da potrdite parametre matrice in procesa.
2. Spletno spremljanje: Uporabite spremljanje parametrov štancanja, avtomatsko štetje in pregled vzorcev kritičnih dimenzij, da takoj odkrijete anomalije in zmanjšate stopnjo napak.
3. Vzdrževanje: Redno pregledujte obrabo rezil, vodila in stanje mazanja; zamenjajte potrošni material v skladu z načrtom in beležite življenjsko dobo matrice.
4. Sledljivost: Vzpostavite evidence serij in pregledov, da olajšate sledenje problemov in nenehno izboljševanje.
