rešitve za večkomorne brizgalne kalupe za masovno proizvodnjo

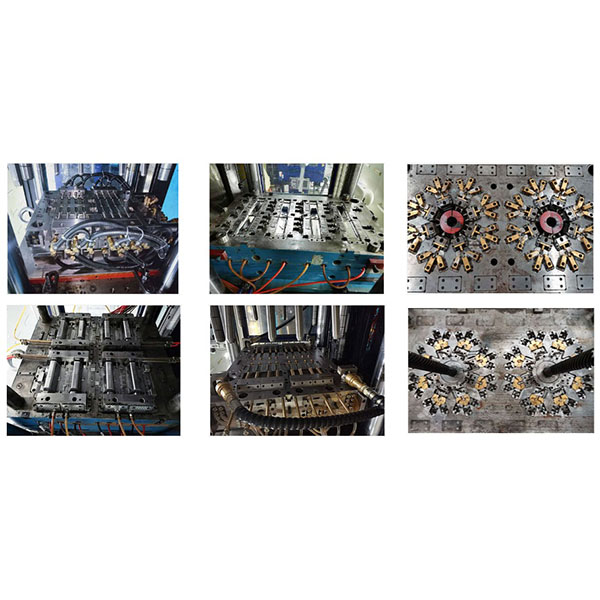

Večkomorna brizgalna matrica je vrsta matrice, v kateri je več komor razporejenih znotraj iste matrice, tako da je mogoče v enem samem ciklu zapiranja in brizganja hkrati proizvesti več končnih delov.

Tipični primeri uporabe:

1. Ohišja potrošniške elektronike, majhni konektorji in pritrdilni elementi, ki zahtevajo velike količine.
2. Majhni deli za notranjo opremo avtomobilov, sponke in vložki, proizvedeni v serijah.
3. Plastični dodatki za gospodinjstvo in vsakdanjo rabo (kot so obešalniki, sponke in okrasni deli).
4. Delci za medicinske pripomočke za enkratno uporabo ali majhni dodatki, ki se lahko sterilizirajo (odvisno od materiala in certifikacijskih zahtev).
5. Majhna embalaža in deli potrošniških izdelkov s kratkimi ciklusi.

Glavne oblike:

1. Več identičnih votlin: vsaka votlina ima enako obliko in velikost, primerna za masovno proizvodnjo enega tipa dela.
2. Družinska kalup: različne votline znotraj istega kalupa proizvajajo več različnih delov, primernih za proizvodnjo kompletov ali usklajenih komponent.
3. Zložljiva kalup: večje število votlin se doseže z zlaganjem zgornjih in spodnjih ali več plasti votlin, kar prihrani prostor in poveča proizvodnjo.
4. Večgnezdena kalup z vročim tekalcem: uporablja sistem vročega tekalca za enakomerno dovajanje materiala, kar zmanjšuje odpadke in izboljša ravnovesje polnjenja.

Točke oblikovanja in inženirske ugotovitve:

1. Ravnovesje tekalnika in vrat: razumno oblikujte hladne ali vroče tekalnike in po potrebi uporabite ventilna vrata ali uravnoteženo porazdelitev, da zagotovite enakomerno polnjenje vseh votlin.
2. Uravnoteženi hladilni krogi: zagotovite enakovredne hladilne poti za vsako votlino, da se izognete deformacijam ali dimenzijskim odstopanjem, ki jih povzročajo temperaturne razlike.
3. Nadzor doslednosti votlin: uporabite natančno obdelavo in strog nadzor tolerance, da zagotovite dimenzijsko doslednost in kakovost površine med votlinami.
4. Togost in struktura kalupa: osnova kalupa, jedra in razpored votlin morajo zagotavljati enakomerno porazdelitev sile med vpenjanjem, da se prepreči deformacija in nastanek ostankov.
5. Uskladitev brizgalne stroje: preverite, ali volumen brizganja, sila zapiranja in zmogljivost stroja ustrezajo zahtevam brizganja in zadrževanja za istočasno število votlin.
6. Oblika odzračevanja in izmetavanja: ustrezno razporedite odzračevalne utore, izmetne zatiče in izmetne mehanizme, da zagotovite popolno odstranitev delov brez poškodovanja videza.
7. Vzdrževanje in servisiranje: zasnova za zamenljiva jedra, dostop za vzdrževanje vročih tekalnikov in strukture, ki se enostavno čistijo, da se zmanjšajo dolgoročni stroški vzdrževanja.

Prednosti brizgalnih kalupov z več votlinami:

1. Znatno povečajo proizvodno zmogljivost in zmanjšajo stroške na enoto (zlasti za majhne dele s kratkimi ciklusi).
2. Izboljšajo sposobnost neprekinjene oskrbe proizvodnih linij, zmanjšajo pogostost menjave kalupov in izpadov.
3. Doseganje bolj dosledne kakovosti izdelkov v stabilnih procesnih pogojih.

Omejitve in tveganja večkomornih brizgalnih kalupov:

1. Visoki stroški izdelave kalupov, zapletena struktura in dolgi cikli razvoja in poskusnega brizganja.
2. Večja težavnost pri ohranjanju konsistentnosti votlin, kar zahteva strožji nadzor procesa in podporo analize pretoka v kalupu.
3. Višje zahteve za zmogljivost brizgalne stroje, pri čemer lahko ena sama napaka vpliva na veliko število delov.
