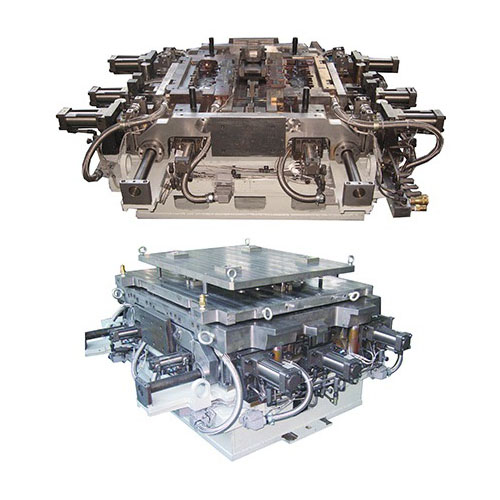

Livarski kalup za jedro v vroči škatli, v kombinaciji s postopkom vroče škatle, utrdi mešanico peska, ki vsebuje sredstvo za toplotno utrjevanje, tako da jo položi v votlino kalupa in jo segreje, kar omogoča hitro proizvodnjo peskovnih jeder z dobro površinsko obdelavo in stabilnimi geometrijskimi dimenzijami, da se izpolnijo zahteve po neprekinjenem in velikem obsegu litja. Materiali in strukture kalupov se lahko izberejo iz aluminijevih zlitin, inženirskih plastike ali jekla glede na velikost jedra, kompleksnost in proizvodne zahteve, kritična območja obrabe pa se lahko obdelajo za odpornost proti obrabi ali površinsko utrdijo.

Glavne značilnosti in prednosti:

1. Visoka proizvodna učinkovitost: postopek hot-box se hitro strdi in je primeren za proizvodnjo na tekočem traku, kar znatno poveča proizvodnjo in zmanjša stroške na enoto.
2. Dimenzijska stabilnost in ponovljivost: natančna obdelava kalupa in zasnova za nadzor temperature zagotavljata dosledne dimenzije jedra, kar olajšuje zamenljivost ulitkov in naknadno sestavljanje.
3. Podpora za kompleksne strukture: omogoča oblikovanje tankostenskih, globokih, večkomornih in kompleksnih peskovnih jeder z notranjo geometrijo, ki izpolnjujejo notranje zahteve kompleksnih ulitkov.
4. Odlična kakovost površine: pesek ima gladko površino, kar izboljša notranjo kakovost površine ulitkov in zmanjša potrebo po čiščenju in popravilih.
5. Trajnost in enostavno vzdrževanje: kalupi imajo trdno konstrukcijo in so izdelani iz materialov, odpornih proti obrabi, kar omogoča lokalno zamenjavo in redno vzdrževanje ter zmanjša izpad proizvodnje.
6. Prilagodljivost: oblike votlin, izmetne odprtine za jedra, lokacije odzračevalnih odprtin in sistemi za nadzor temperature se lahko prilagodijo glede na risbe, vzorce ali podatke na kraju samem, da ustrezajo različnim procesom in proizvodnim linijam.

Materiali in nadzor procesa:

kalup za litje z vročo škatlo za jedra običajno uporablja visoko natančne aluminijeve zlitine, inženirske plastike, kot so poliamidi, in nizkoogljična ali legirana jekla; izbira materiala je odvisna od obsega proizvodnje, življenjske dobe in zahtev glede toplotne prevodnosti. Ključni proizvodni koraki vključujejo CAD/CAE-načrtovanje, obdelavo kalupov (CNC-frezanje, žično EDM, poliranje zrcal, itd.), sestavljanje, zagon in poskusno proizvodnjo. Za proces toplotnega utrjevanja morajo biti ogrevalni kanali, izolacijske strukture in sistemi za nadzor temperature ustrezno zasnovani, da se zagotovi enakomerno utrjevanje jedra in zmanjša toplotna deformacija.

Zagotavljanje kakovosti in pregled:

1. Preverjanje dimenzij: uporabite merilne naprave ali CMM, da zagotovite, da kalup in poskusna jedra ustrezajo tolerancam načrta.
2. Pregled kakovosti površine: preverite votlino kalupa in površine jedra, da se prepričate, da hrapavost površine jedra ustreza zahtevam procesa.
3. Nadzor temperature in potrditev utrjevanja: preverite obnašanje utrjevanja jedra in notranjo trdnost s spremljanjem temperature in potrditvijo časa utrjevanja.
4. Preskušanje trajnosti: izvedite preskuse trajnosti v dejanskih proizvodnih pogojih, da ocenite obrabo kalupa in določite potrebne intervale vzdrževanja.
5. Končni pregled pred odpremo: zagotovite zapise pregledov in zahtevane tehnične specifikacije, da se zagotovi nemotena namestitev in zagon po dostavi.

Tipične uporabe in priporočila:

kalup za litje z vročo škatlo za jedro se pogosto uporablja v livarskih proizvodnih linijah za pesek, zlasti za ulitke, ki zahtevajo zapletene notranje votline, kot so motorni bloki, ohišja črpalk, ventilska telesa in ohišja zobnikov.
