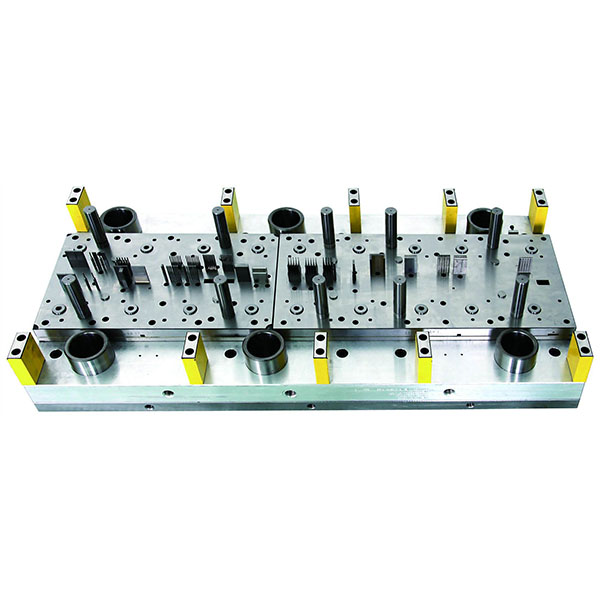

visokohitrostni stiskalni kalup za natančno proizvodnjo velikih količin

visokohitrostni stiskalniški kalupi so optimizirani glede na strukturno togost, odpornost proti obrabi, mazanje in zasnovo za odstranjevanje odrezkov, da se zagotovi dimenzijska natančnost, kakovost površine in dolga življenjska doba v pogojih visokohitrostnega stiskanja, in se običajno uporabljajo za proizvodnjo elektronskih ohišij, plošč za gospodinjske aparate, majhnih avtomobilskih delov in drugih komponent, ki se proizvajajo v velikih količinah.

glavne značilnosti visokohitrostnih stiskalnih matric:

1. visokohitrostna proizvodnja: matrica je zasnovana skupaj s sistemi za dovajanje in stiskalnicami, da ustreza visokohitrostnim stiskalnim ciklom, zagotavlja visoko proizvodnjo na enoto časa in je primerna za avtomatizirane proizvodne linije.
2. visoka natančnost in stabilnost: natančno vodenje, prileganje in kompenzacija vzmetnega povratka zagotavljajo ponovljivost kritičnih dimenzij, kot so izrezovanje, prebijanje in upogibanje.
3. odpornost proti obrabi in trajnost: ključni deli so izdelani iz visoko odpornih jekel za matrice s toplotno obdelavo in površinsko obdelavo (kot so nitriranje ali PVD-premazi), da se zmanjša obraba in lepljenje ter podaljša življenjska doba matrice.
4. Optimizirano mazanje in odstranjevanje odrezkov: metode mazanja in kanali so optimizirani za visoke hitrosti; strukture matric olajšujejo tudi odstranjevanje in izmet odrezkov, kar zmanjšuje zatikanje in nepričakovane zastoje.
5. združljivost z avtomatizacijo: združljivost s kontinuiranimi/progresivnimi matricami, transfer matricami ali integracijo z avtomatiziranimi sistemi za dovajanje in ravnanje, da se zmanjša ročno posredovanje.

primerni tipi matric za visokohitrostne stiskalne matrice:

1. progresivni/večpostajni kalup: primeren za izredno visoke zahteve glede zmogljivosti in hitrosti cikla, saj omogoča zaporedno oblikovanje traku na več postajah.
2. transferna matrica: primerna za kompleksno oblikovanje ali večosne operacije in se lahko kombinira s specializirano opremo za podajanje.
3. sestavljena matrica: izvaja več operacij v enem samem gibu, primerna za enostavnejše strukture delov, ki zahtevajo visoko učinkovitost.
4. matrice za globoko vlečenje: uporabljajo se na visokohitrostnih proizvodnih linijah, ki zahtevajo hitre in stabilne operacije globokega vlečenja, pogosto v kombinaciji s posebnimi hidravličnimi ali servo krmilnimi procesi.

Priporočila glede materiala in toplotne obdelave:

1. običajna jekla za matrice: skd11, h13, s45c itd., z izbiro materiala in toplotno obdelavo v skladu s funkcijo dela.
2. Okrepitev površine: za kritične udarne matrice, votline in vodilne komponente se priporočajo nitriranje, karbonitriranje ali PVD-premazi za izboljšanje odpornosti proti lepljenju in obrabi.
3. upoštevajte združljivost maziv: površinske obdelave morajo biti združljive z mazivi, ki se uporabljajo v proizvodnji, da se prepreči luščenje premaza ali okvara maziva.

Ključne točke oblikovanja in nadzora procesa:

1. razmik in obdelava robov: v pogojih visoke hitrosti natančno nadzorujte razmik izrezovanja in robne faze, da zagotovite kakovost profila in zmanjšate nihanje sile izrezovanja.
2. kompenzacija vzmetenja in togost: oblikujte kompenzacijo vzmetenja na podlagi lastnosti materiala in radija upogiba, da izboljšate natančnost kota in prileganja; zagotovite zadostno togost blokov matrice in vodil, da zmanjšate vibracije.
3. sila prijemala in nadzor vibracij: razumno oblikujte silo prijemala in blažilne naprave, da se izognete valovanju, gubanju ali lokalnemu razpokanju pri visoki hitrosti; po potrebi uporabite naprave za blaženje vibracij ali stabilizacijo.
4. Odstranjevanje, izmetavanje in hlajenje odrezkov: učinkovito odstranjevanje in izmetavanje odrezkov je ključnega pomena pri visokih hitrostih cikla, za ohranjanje dimenzijske stabilnosti pa so potrebni ukrepi za nadzor dviga temperature.
5. varnost in nadzor: priporočljivo je integrirati nadzor sile matrice, spletni pregled ali zaznavanje preloma traku, da se zagotovi stabilnost opreme in procesa.
