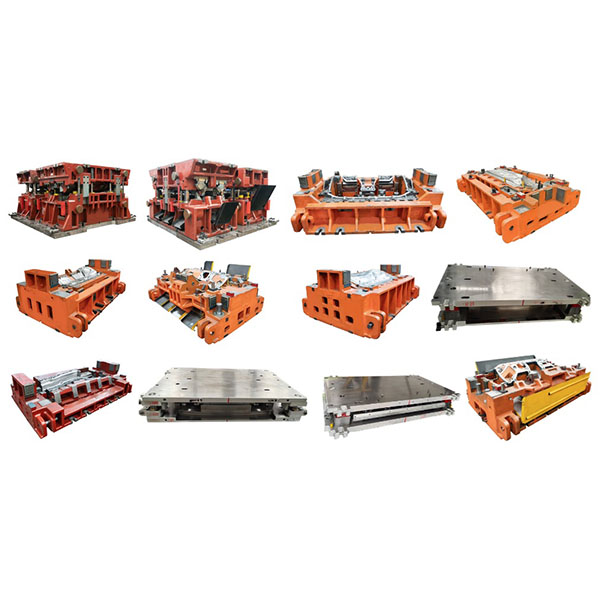

matrica za hladno kovanje

matrice za hladno kovanje za ohišja tehtnic in prirobnice

Kale za hladno kovanje omogočajo s svojo natančno geometrijo in usklajenimi procesi masovno proizvodnjo sponk, nosilcev, ohišij, prirobnic in drugih kovinskih delov z visoko hitrostjo in ponovljivostjo ter se široko uporabljajo v avtomobilski, elektronski, električni, gospodinjski, strojnski in potrošniški industriji.

Opis

Hladno kovanje je specializirano orodje, ki se uporablja za izrezovanje, upogibanje, oblikovanje in sestavljanje pločevine pri sobni temperaturi.

Glavne značilnosti hladnih kovalnih matric:

  1. Visoka učinkovitost za masovno proizvodnjo: združljiv z visokohitrostnimi stiskalnicami in neprekinjenimi proizvodnimi linijami za doseganje stabilne visoke proizvodnje in izpolnjevanje potreb srednje do velike proizvodnje.
  2. Dobra dimenzijska konsistentnost: Natančna zasnova matrice in stroge tolerance obdelave zagotavljajo konsistentne dimenzije delov in geometrijsko obliko, kar olajša nadaljnje sestavljanje.
  3. Integracija več operacij: lahko integrira izrezovanje, upogibanje, raztezanje, faziranje, oblikovanje, prebijanje in druge operacije v eni sami matrici ali progresivni matrici, kar zmanjša ročno delo in sekundarno obdelavo.
  4. Nadzorljivi stroški: Nizki stroški na enoto in visoka izkoriščenost materiala omogočajo masovno proizvodnjo; amortizacija v času življenjske dobe matrice znižuje skupne proizvodne stroške.
  5. Združljivost strukture in materiala: Primeren za različne kovine za hladno oblikovanje (kot so hladno valjano jeklo, nerjaveče jeklo, baker, aluminijeve zlitine itd.) z matricami in parametri procesa, optimiziranimi za različne materiale.

Primerni deli in scenariji uporabe za hladno kovanje:

  1. Avtomobilska industrija: sponke, pritrdilni elementi, nosilci, zadrževalni elementi, zaščitni deli in drugi strukturni in funkcionalni sestavni deli.
  2. Elektronika in električni aparati: držala za baterije, kontaktne letve, zaščitni pokrovi, konektorji, majhna ohišja in okvirji.
  3. Gospodinjski aparati in potrošniški izdelki: nosilci plošč, komponente vratnih tečajev, okrasni trakovi in pritrdilni elementi.
  4. Strojna oprema in industrijski deli: prirobnice, tesnila, povezovalne plošče, vzmetne plošče in drugi tanki deli, ki zahtevajo visoko konsistentnost.
  5. Primerno za scenarije, ki zahtevajo visoko ponovljivost, zamenljivo prileganje ali dobavo velikih količin.

Običajni tipi matric in strukturne značilnosti:

  1. Matrica za eno operacijo (matrica z eno postajo): preprosta struktura, primerna za masovno izrezovanje delov z eno operacijo ali validacijo proizvodnje majhnih serij.
  2. Progresivni orodje: izvede več operacij na eni sami dovodni liniji, visoka učinkovitost, primerno za kompleksne dele v velikih količinah.
  3. Sestavljeno orodje: izvaja več operacij na isti postaji hkrati, skrajša čas cikla, vendar zahteva visoko togost stiskalnice.
  4. Kontinuirni orodji in orodji za vlečenje: uporabljajo se za kompleksno oblikovanje in globoko vlečenje delov, zahtevajo ustrezen nadzor pretoka materiala in zasnovo mazanja.

Ključne točke pri oblikovanju in proizvodnji matric:

  1. Materiali in toplotna obdelava: Izberite visokotrdna jekla za matrice in uporabite ustrezno toplotno obdelavo, da dosežete odpornost proti obrabi in odpornost proti lomu.
  2. Tolerance in prileg: Strogo nadzorujte vodilne stebričke, puše, reže za izrezovanje in radije rezalnih robov, da zagotovite kakovost rezanja in življenjsko dobo orodja.
  3. Upoštevajte pretok materiala in povratni učinek: uporabite ustrezno razporeditev izrezkov, razmerja vlečenja in obliko faze, da zmanjšate gubanje, razpokanje in povratni učinek.
  4. Rešitve za mazanje in ravnanje z odpadki: Oblikujte ustrezne poti mazanja in izmetne/odpadne luknje, da zmanjšate tveganje za lepljenje, praskanje in zatikanje materiala.
  5. Varnost in dostopnost za vzdrževanje: Rezervirajte prostor za pregled in vzdrževanje ter oblikujte dele za hitro zamenjavo, da olajšate dnevno vzdrževanje in podaljšate življenjsko dobo matrice.
