CNC obdelava cirkonijske keramike

CNC obdelava cirkonijske keramike za visoko trdnost

Nudimo profesionalne storitve CNC obdelave za keramične dele iz cirkonijevega oksida (ZrO2). Glede na visoko trdoto, visoko trdnost in določeno žilavost cirkonijevega oksida razvijamo namenske obdelovalne procese, strategije orodij in zasnove pripomočkov za doseganje natančnih dimenzij, visoke koncentričnosti in odlične kakovosti površine, primernih za aplikacije, ki zahtevajo odpornost proti obrabi, koroziji in stabilnost pri visokih temperaturah.

Opis
Za ponudbo ali tehnično oceno nam posredujte risbe delov (2D, 3D), kakovost materiala, kritične dimenzije spojev in zahteve glede hrapavosti površine, pogoje delovanja (temperatura, obremenitev, medij) ter ocenjene količine. Naša inženirska ekipa bo izvedla oceno izdelljivosti, podala priporočila glede postopka in na podlagi posredovanih informacij pripravila podrobno ponudbo, da bo projekt potekal učinkovito.

Glavne prednosti CNC obdelave cirkonijevih keramik:

  1. Izkušnje z obdelavo visoko obrabljivih, visoko trdnih materialov, kar zagotavlja visoko trajnost končnih delov.
  2. Natančen nadzor dimenzij in zagotavljanje koncentričnosti, ki podpirajo zahteve glede tolerance na ravni mikronov.
  3. Posebna diamantna orodja in ultra-fini postopki brušenja za zagotavljanje nizke hrapavosti notranjih izvrtin in stičnih površin.
  4. Celoviti sistemi za upravljanje kakovosti in funkcionalno testiranje, ki podpirajo dosledno dobavo serij.

Oprema in orodje:

  1. Stroji: Visoko trdni CNC-stružnice, tri- in petosni obdelovalni centri, namenski stroji za obdelavo notranjih izvrtin, precizni brusilniki in ultraprecizni vreteni za večopravilno obdelavo profilov, notranjih izvrtin in končnih površin.
  2. Orodja in potrošni material: Diamantna stružna orodja, diamantni konični rezkalniki, diamantne brusne glave in koluti, PCD orodja, ultra-fini brusivi in potrošni material za poliranje; geometrija orodja in parametri rezanja/brušenja so optimizirani za cirkonij.
  3. Pomožni sistemi: Temperaturno nadzorovane naprave ali termostatske platforme, dušenje vibracij in dinamično uravnotežena vretena, ultra visokotlačno hlajenje s filtriranjem delcev, spletno merjenje in avtomatizirani sistemi za nakladanje/razkladanje za izboljšanje stabilnosti in doslednosti obdelave.

Glavne metode obdelave za CNC obdelavo cirkonijevih keramik:

  1. Natančno grobo in fino struženje/frezanje: Določite referenčne točke in odstranite večino materiala, da se pripravite na fino brušenje in honanje.
  2. Diamantno brušenje in honanje: doseganje strogih toleranc in nizke hrapavosti notranjega izvrtanja z večkratnim brušenjem in honanjem, kar zagotavlja dosledno prileganje.
  3. Ultra fino poliranje in CMP: Uporabite zrcalno gladko površino na kritičnih stičnih površinah in tesnilnih površinah, da zmanjšate trenje in preprečite ujetje delcev.
  4. Obdelava z ultrazvočnimi vibracijami: Uporabite ultrazvočne vibracije pri tankostenskih ali kompleksnih elementih, da zmanjšate rezalne sile in preprečite širjenje razpok.
  5. EDM in mikroobdelava: izvedite lokalno obrezovanje in kompenzacijo na kompleksnih notranjih votlinah in finih geometrijah.

Hlajenje, odstranjevanje odrezkov in zasnova pritrditve:

  1. Strategije hlajenja: Uporabite nadzorovano hlajenje in visoko filtrirana maziva, po potrebi pa jih kombinirate s kroženjem hladilne tekočine in temperaturno nadzorovanimi pripomočki za pritrditev, da preprečite toplotno deformacijo in dimenzijsko odstopanje.
  2. Odstranjevanje in čiščenje odrezkov: Optimizirajte poti orodja in kanale za odrezke ter uporabite ultrazvočno/visokotlačno čiščenje, vakuumsko odstranjevanje odrezkov in pihanje zraka, da preprečite vgrajevanje delcev v obdelane površine.
  3. Rešitve za pritrditev: Prilagojeni trni, koncentrične pritrdilne naprave, večtočkovne podpore in elastične zasnove vpenjanja za zmanjšanje napetosti vpenjanja in zagotovitev stabilnosti obdelave tankostenskih delov.

Specifikacije za obdelavo in tipične uporabe:

  1. Materiali: cirkonij (vključno z modificiranimi sistemi, kot je Y-TZP) in kompoziti ali keramika s cirkonijevim premazom.

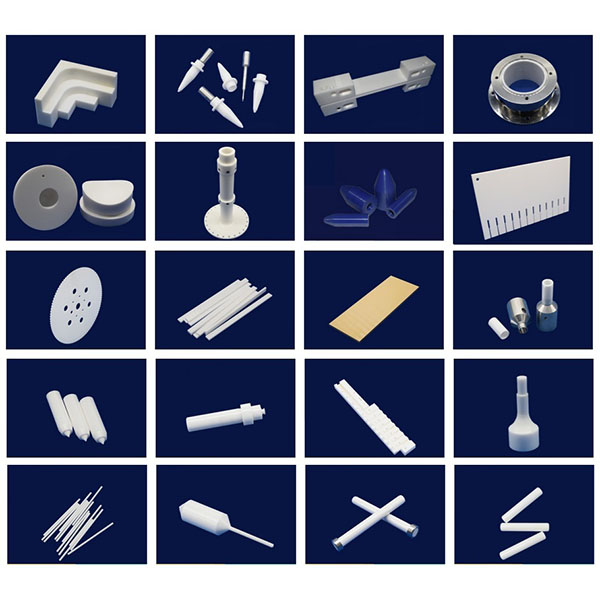

  2. Tipični izdelki: keramične puše, tesnilni obroči, odporne obloge, komponente za podporo senzorjev, visokotemperaturni konstrukcijski deli, medicinske ali optične komponente itd.

Priporočila za oblikovanje in opombe o proizvodnji:

  1. Debelina stene in razmerje med dolžino in premerom: Izogibajte se preveč tankim stenam ali prevelikim razmerjem med dolžino in premerom; ohranite pritrdilne površine ali po potrebi dodajte ojačitvene rebra v konstrukcijo, da izboljšate izdelljivost.
  2. Faze in zaobljenja: Oblikujte ustrezne faze ali zaobljenja na vhodih v luknje, robovih sestavov in stičnih površinah, da zmanjšate koncentracijo napetosti in olajšate sestavljanje.
  3. Dovoljenje za obdelavo: Na risbah jasno navedite dovoljenja za grobo in fino obdelavo; na kritičnih stičnih površinah rezervirajte material za končno brušenje/poliranje.
