CNC obdelava keramičnih cevi za natančno uporabo tekočin

S specializiranimi stroji, diamantnim orodjem in izpopolnjenimi postopki dosegamo natančno oblikovanje in dimenzijsko stabilnost, prilagojeno visoki trdosti in krhkosti keramičnih materialov, zaradi česar so primerni za uporabo v cevovodih in komponentah v kemični predelavi, farmaciji, naftni industriji, polprevodniški industriji, medicinskih pripomočkih, merjenju tekočin in visokotemperaturnih/visoko korozivnih delovnih pogojih.

Oprema in orodje:

1. Stroji in togost: Opremljeni smo z visoko togimi CNC-stružnicami, triosnimi/petosnimi CNC-obdelovalnimi centri, notranjimi brušilniki, honing stroji, preciznimi zunanjimi cilindričnimi brušilniki in specializirano opremo za mikroobdelavo, da izpolnjujemo zahteve glede natančnosti pozicioniranja in ponovljivosti za dolge gredi, tankostenske in vitke obdelovance.
2. Orodja in potrošni material: Z uporabo diamantnih orodij za notranje struženje, diamantnih koničnih rezk, diamantnih brusnih kolutov, orodij s ultra trdim premazom in specializiranega potrošnega materiala za fino brušenje optimiziramo geometrijo orodja in parametre rezanja/brušenja za keramiko, da zmanjšamo tveganje za odlomke in razpoke.
3. Pomožna oprema: Visoko precizni vreteni, sistemi hlajenja z ultra visokim tlakom in filtriranja delcev, naprave za nadzor temperature pripomočkov in sistemi za dušenje vibracij, ki zagotavljajo stabilnost obdelave in celovitost površine.

Glavne metode obdelave za CNC-obdelavo keramičnih cevi:

1. Notranje struženje in natančno vrtanje: Uporablja se za doseganje referenčnega položaja in oblikovanje notranjega izvrtanja, ki je blizu končnemu, po grobem obdelovanju, kar zagotavlja poravnavo med osjo izvrtanja in referenčno točko na koncu.
2. Diamantno brušenje in honanje: Uporaba diamantnega brušenja in honanja za doseganje strogih radialnih toleranc in nizke hrapavosti površine, še posebej primerno za tesnjenje ali drsenje stičnih površin.
3. Obdelava z ultrazvočnimi vibracijami (USM) in ultrafino brušenje: zmanjša rezalne sile na krhki keramiki, preprečuje širjenje razpok in izboljša celovitost robov za tanke in vitke dele.
4. EDM in mikroobdelava: uporablja se za lokalno oblikovanje in obrezovanje kompleksnih končnih ploskev, rež, mikro lukenj ali težko dostopnih elementov.
5. Poliranje in kemično-mehansko poliranje (CMP): ustvarjanje zrcalno gladkih površin na tesnilnih končnih površinah ali stičnih površinah za dodatno zmanjšanje trenja in izboljšanje tesnilne zmogljivosti.

Hlajenje, odstranjevanje odrezkov in pritrditev:

1. Strategije hlajenja: Uporabite nadzorovano hlajenje in filtrirana maziva v kombinaciji s pripomočki za nadzor temperature ali hlajenjem s kroženjem, da zmanjšate lokalno zvišanje temperature in toplotno napetost ter preprečite dimenzijske odstopanja in nastanek razpok.
2. Odstranjevanje odrezkov in čiščenje: Optimizirajte poti orodja in poti za odstranjevanje odrezkov v kombinaciji z ultrazvočnim/visokotlačnim čiščenjem, pihanjem zraka in vakuumskim odstranjevanjem odrezkov, da preprečite vgrajevanje delcev v izvrtine ali končne površine, ki bi lahko vplivali na zmogljivost.
3. Rešitve za pritrditev: Prilagojeni trni, koncentrične pritrdilne naprave in večtočkovne konstrukcije, ki uporabljajo elastične ali fleksibilne podpore za zmanjšanje napetosti pri vpenjanju in zagotovitev, da se tankostenski deli ne deformirajo.

Obdelovalni materiali in tipične uporabe:

1. Tipični materiali: aluminijev oksid (Al2O3), silicijev nitrid (Si3N4), silicijev karbid (SiC), aluminijev nitrid (AlN) in funkcionalni keramični kompozitni materiali.

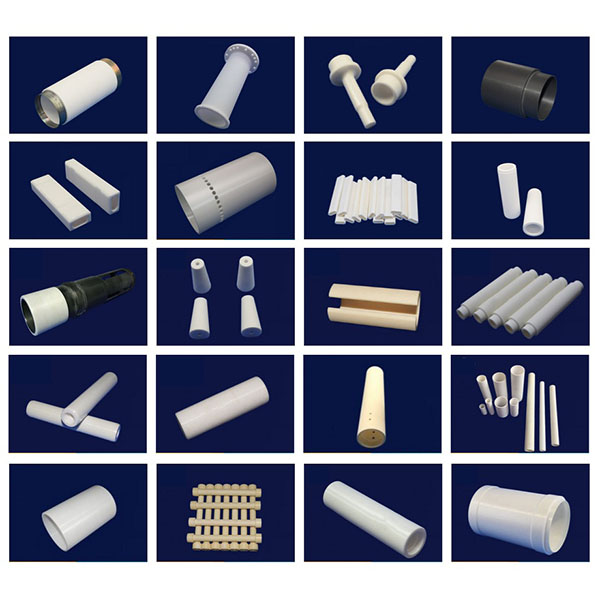

2. Tipične uporabe: Obloge cevovodov, odporne proti obrabi in koroziji, zaščitne cevi za senzorje, cevi za merjenje tekočin, šobe in komponente pretoka, obloge za polprevodniško in kemično opremo ter visoko precizne keramične cevi za medicinske in analitične instrumente.

Priporočila za oblikovanje in upoštevanja pri proizvodnji:

1. Debelina stene in razmerje med dolžino in premerom: Izogibajte se preveč tankim stenam ali prekomernim razmerjem med dolžino in premerom; po potrebi v fazi načrtovanja predvidite podporne elemente za obdelavo ali ojačitvene rebra, da izboljšate proizvodljivost in zanesljivost med uporabo.
2. Zaobljenja in faze: Zagotovite ustrezna zaobljenja/faze na priključkih, odprtinah in spojih, da zmanjšate koncentracije napetosti in olajšate obdelavo in sestavljanje.
3. Dovoljena odstopanja in prileganja: Jasno določite dovoljena odstopanja pri obdelavi in tolerance pri prileganju pri sestavljanju; pri kritičnih tesnilnih ali drsnih stičnih površinah je treba rezervirati odstranljivo zalogo za končno obdelavo.
4. Modularizacija in sestavljanje: Za izredno dolge ali velike keramične cevi razmislite o segmentirani obdelavi in natančnem sestavljanju, da zmanjšate tveganje za poškodbe in olajšate prevoz.
