CNC obdelava keramičnih palic

CNC obdelava keramičnih palic za dele instrumentov

Nudimo profesionalne storitve CNC obdelave keramičnih palic, pri čemer zagotavljamo natančne cilindrične geometrije, obdelavo izvrtin in končnih ploskev za visoko trde, krhke materiale.

Opis
S specializiranimi stroji, diamantnim orodjem in izpopolnjenimi procesnimi tokovi lahko izpolnjujemo stroge zahteve glede koncentričnosti, okroglosti, toleranc premera in površinske obdelave keramičnih palic na področjih, kot so elektronika, polprevodniki, precizni instrumenti, medicinski pripomočki, letalska industrija in industrija, ki deluje pri visokih temperaturah.

Oprema in orodje:

  1. Stroji: Opremljeni s CNC-stružnicami z visoko togostjo, zunanjimi cilindričnimi brusilniki, brezcentričnimi brusilniki in natančno opremo za brušenje/poliranje za obdelavo keramičnih palic različnih premerov in dolžin.
  2. Orodje in potrošni material: Z uporabo diamantnih stružnih orodij, diamantnih brusilnih kolutov in namenskih delov, ki se obrabljajo, so geometrija orodja in parametri brušenja optimizirani za visoko trdoto keramike, da se zmanjša tveganje za odlomke in razpoke.
  3. Pomožna oprema: Visoko precizni vreteni, dinamični sistemi za uravnoteženje in zasnove za dušenje vibracij zagotavljajo stabilnost obdelovalnega procesa.

Glavne metode obdelave za CNC obdelavo keramičnih palic:

  1. Precizno struženje in zunanje cilindrično brušenje: Uporablja se za začetno obdelavo in nadzor velikosti, v kombinaciji s trdnim vpenjanjem za doseganje aksialnega pozicioniranja in obdelave končnih površin.
  2. Brezosno brušenje in centrirano brušenje: Primerno za visoko učinkovito obdelavo zunanjega premera in nadzor dimenzijske konsistentnosti, zlasti za serijsko obdelavo palic z majhnim premerom/dolžino.
  3. Strokovno obdelava z ultrazvočnimi vibracijami (USM) in diamantno brušenje: zmanjšujejo rezalne sile, omejujejo širjenje razpok in izboljšujejo celovitost površine.
  4. Fino poliranje in ultraprecizna končna obdelava: Mehansko poliranje ali kemično-mehansko poliranje (CMP) se uporabljata za doseganje površin zrcalne kakovosti ali ultra nizke hrapavosti.
  5. Obdelava mikropor in notranjih izvrtin: Visoko precizne notranje izvrtine se dosežejo z mikro vrtanjem, razvrtavanjem/brušenjem ali posebnimi postopki s pomočjo prevleke.

Hlajenje, odstranjevanje odrezkov in pritrditev za CNC obdelavo keramičnih palic:

  1. Strategije hlajenja: Uporabite nadzorovano hlajenje in maziva (vključno z ustreznimi formulami hladilnih sredstev), da zmanjšate lokalno kopičenje toplote in preprečite razpoke, ki jih povzroča toplotna obremenitev.
  2. Odstranjevanje odrezkov in čiščenje: Optimizirajte poti orodja in poti odstranjevanja odrezkov v kombinaciji z učinkovitimi postopki čiščenja, da preprečite vgrajevanje abrazivnih delcev in onesnaženje površine.
  3. Rešitve za pritrditev: Po meri izdelane trdne ali fleksibilne pritrditve, koncentrične podpore in podpore na koncih za zagotovitev koncentričnosti in zmanjšanje deformacije palic.

Obdelovalni materiali in tipične uporabe:

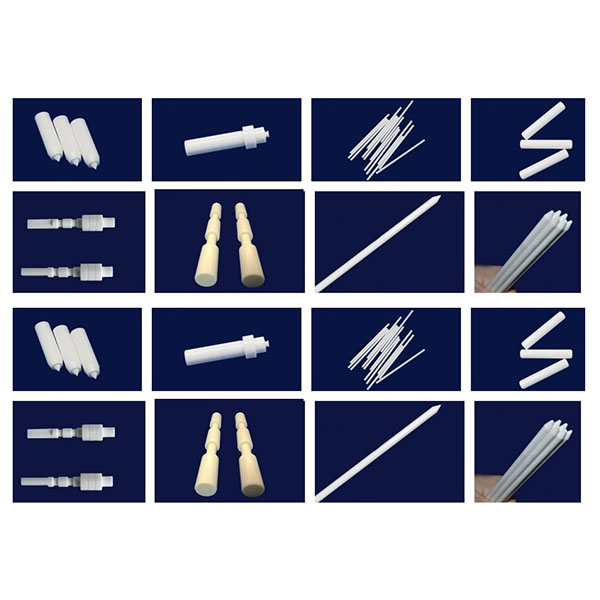

  1. Tipični materiali: gosto aluminijev oksid (Al2O3), silicijev nitrid (Si3N4), silicijev karbid (SiC), aluminijev nitrid (AlN) in druge goste keramike in keramični kompoziti.
  2. Tipične uporabe: precizni gredi, izolacijske palice, nosilci senzorjev, ovoji termoelementov, odporni zatiči, jedra ventilov, mehanski nosilci polprevodnikov in komponente medicinskih pripomočkov.

Priporočila za oblikovanje in upoštevanja pri proizvodnji:

  1. Nadzor razmerja med dolžino in premerom: Dolge, tanke palice so nagnjene k upogibanju in vibracijam; za izboljšanje donosa se priporoča, da se v fazi načrtovanja upoštevajo ustrezni razponi premera ali segmentirana obdelava.
  2. Smernice za podporo in vpenjanje: Pri obdelavi dolgih palic uporabite vmesne podpore ali sredinske podpore, da se izognete ekscentričnosti in oblikovnim napakam, ki jih povzroča vpenjanje na enem koncu.
  3. Zaobljenja in obdelava končnih površin: Na stične površine končnih površin in robove lukenj nanesite faze ali ustrezna zaobljenja, da zmanjšate koncentracijo napetosti in olajšate sestavljanje in premazovanje.

Kontrola kakovosti in pregled:

  1. Inšpekcijska oprema: Opremljena s koordinatnimi merilnimi stroji (CMM), merilniki okroglosti, merilniki hrapavosti površine, mikroskopi in, kadar je to potrebno, opremo za neporušno testiranje za pregled dimenzij, oblike in površine.
  2. Sledljivost in dokumentacija: Zagotovite poročila o pregledu prvega izdelka (FAI), certifikate materialov in evidence serij, da podprete integracijo s sistemi upravljanja kakovosti strank.
