CNC obdelava keramičnih črpalk za natančno medicinsko uporabo

S specializiranimi stroji, diamantnim orodjem in izpopolnjenimi procesnimi tokovi lahko ponudimo korozijsko odporne, odporne proti obrabi keramične komponente črpalk z odličnimi tesnilnimi lastnostmi za uporabo v kemijski industriji, farmaciji, naftni industriji, proizvodnji polprevodnikov, prehrambeni industriji in pri prenosu visokotemperaturnih korozivnih medijev.

Oprema in orodje:

1. Stroji in togost: Uporabljamo visoko togostne petosne in triosne CNC-rezkalne stroje, precizne zunanje cilindrične brusilnike in specializirano opremo za mikroobdelavo, da izpolnimo zahteve glede natančnosti pozicioniranja in ponovljivosti za kompleksne pretokovne kanale in večstransko obdelavo.
2. Orodja in potrošni material: Z uporabo diamantnih koničnih rezk, diamantnih stružnih orodij, diamantnih brusnih kolutov in ultra trdih prevlečenih orodij optimiziramo geometrijo orodja in rezalne parametre za trdoto keramičnih materialov, da zmanjšamo odlomke in razpoke.
3. Pomožna oprema: Visoko precizni vreteni, ultra visokotlačni sistemi hlajenja in filtracije, naprave za dušenje vibracij in precizne priprave za zagotavljanje stabilnosti obdelave in celovitosti površine.

Glavne metode obdelave za CNC obdelavo keramičnih črpalk:

1. Precizno rezkanje in oblikovanje: Uporablja se za oblikovanje kompleksnih zunanjih oblik, pretokovnih kanalov, profilov lopatic rotorja in priključnih prirobnic, pri čemer se uporablja petosna povezava za izvedbo kompleksnih geometrij v eni sami nastavitvi.
2. Brušenje in poliranje: Diamantno brušenje in mehansko poliranje se uporabljata za izboljšanje končne obdelave in geometrijske natančnosti tesnilnih površin in ležajnih površin.
3. Strojna obdelava z ultrazvočnimi vibracijami (USM): zmanjša rezalne sile, omeji širjenje razpok in izboljša kakovost površine na krhkih keramičnih materialih; primerna za vitke ali tankostenske strukture.
4. Oblikovanje mikropor in notranjih votlin: Visoko natančno oblikovanje vstopnih/izstopnih odprtin, razpršilnih odprtin in notranjih pretokovnih kanalov se doseže z mikro vrtanjem, mikro brušenjem ali posebnimi vodeni procesi.
5. Kemično-mehansko poliranje (CMP) in natančno brušenje: Uporablja se za doseganje zrcalno gladkih tesnilnih površin ali kontaktnih površin z nizkimi koeficienti trenja, da se izpolnijo zahteve za tesnjenje tekočin in nizko obrabo.

Hlajenje, odstranjevanje odrezkov in pritrditev:

1. Strategije hlajenja: Uporabite nadzorovano hlajenje in filtrirana maziva, da zmanjšate lokalno kopičenje toplote in preprečite razpoke ali dimenzijske odklone, ki jih povzroča toplotna obremenitev.
2. Odstranjevanje odrezkov in čiščenje: Oblikujte namenske poti za odstranjevanje odrezkov in učinkovite postopke čiščenja, da preprečite vgrajevanje abrazivnih delcev ali ostankov v tesnilne površine in pretokovne kanale, s čimer zagotovite celovitost sestava.
3. Rešitve za pritrditev: Prilagojene trdne in prožne pritrditve, koncentrične naprave za lociranje in večtočkovne podpore, da se zagotovi, da se tankostenski in kompleksno oblikovani deli med obdelavo ne deformirajo.

Obdelovalni materiali in tipične uporabe:

1. Tipični materiali: gosto aluminijev oksid (Al2O3), silicijev nitrid (Si3N4), silicijev karbid (SiC), aluminijev nitrid (AlN) in funkcionalni keramični kompozitni materiali.

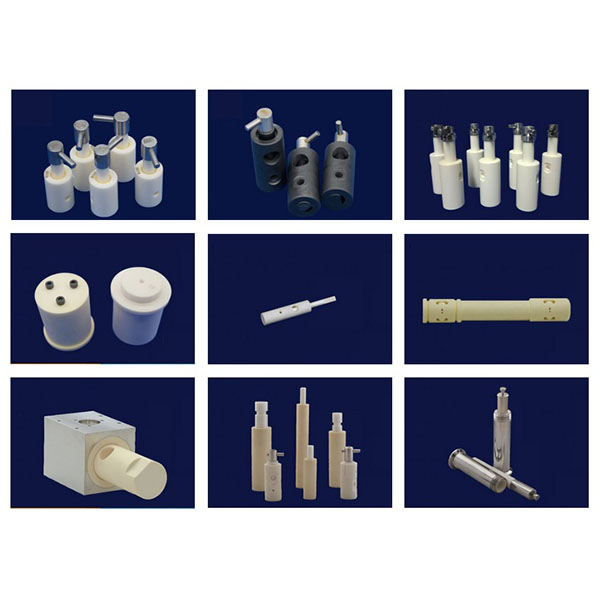

2. Tipične uporabe: Korozijsko odporna telesa in glave črpalk, keramična krila, tesnilne puše, ventilska sedeža, puše, razdelilniki tekočin in komponente za sisteme za prenos tekočin z visoko temperaturo ali visoko korozivnostjo.

Priporočila za oblikovanje in upoštevanja pri proizvodnji:

1. Debelina stene in podpora: Izogibajte se preveč tankim stenam ali v fazi načrtovanja rezervirajte položaje za podporo pri obdelavi, da zmanjšate tveganje za poškodbe med obdelavo in uporabo.
2. Zaobljenja in prehodi: Uporabite ustrezna zaobljenja v pretokovnih kanalih, skoznih luknjah in robovih, da zmanjšate koncentracijo napetosti in olajšate obdelavo ter optimizacijo delovanja tekočine.
3. Tesnilne in spojne površine: Kritične tesnilne površine oblikujte kot polirane ravnine ali cilindrične površine in upoštevajte zahteve glede vrzeli pri sestavljanju in hrapavosti površin.
4. Modularna zasnova: Pri zelo kompleksnih notranjih prehodih ali globokih votlinah upoštevajte obdelavo ločenih modulov in njihovo natančno sestavljanje, da izboljšate donos in olajšate poznejše vzdrževanje.
