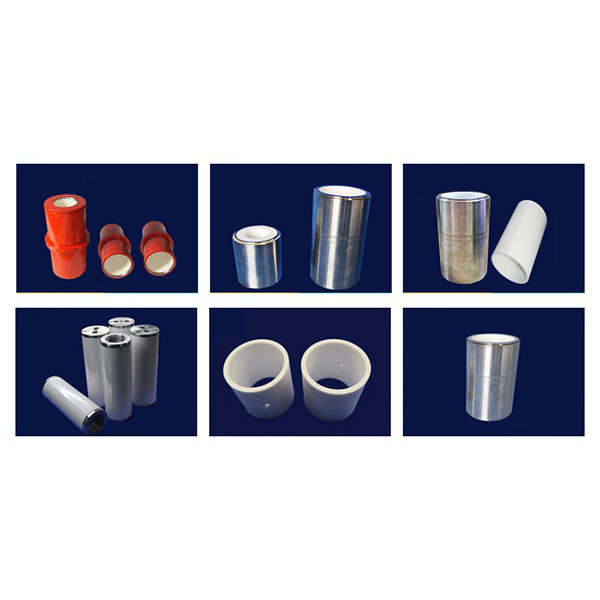

CNC obdelava keramičnih valjev za natančnost

S specializiranimi stroji, diamantnim orodjem in izpopolnjenimi postopki dosegamo natančno oblikovanje notranjih izvrtin, nizke koeficiente trenja in dolgotrajno odpornost proti obrabi in koroziji, prilagojeno visoki trdoti in krhkosti keramičnih materialov, zaradi česar so primerni za motorje, črpalke, kompresorje in različne visokotemperaturne, visoko obrabljive ali korozivne pogoje delovanja.

Oprema in orodje:

1. Stroji in togost: Opremljeni smo s tritočkovnimi in petosnimi CNC-rezkalnimi stroji z visoko togostjo, CNC-stružnicami, preciznimi zunanjimi cilindričnimi brusilniki, notranjimi brusilniki, honing stroji in specializirano opremo za mikroobdelavo, da izpolnjujemo visoke zahteve glede natančnosti pozicioniranja, koncentričnosti in cilindričnosti.
2. Orodje in potrošni material: Z uporabo diamantnih orodij za notranje struženje, diamantnih koničnih rezk, diamantnih brusnih kolutov, ultra trdih prevlečenih orodij in potrošnega materiala za fino brušenje optimiziramo geometrijo orodja in parametre rezanja/brušenja za keramiko, da zmanjšamo tveganje za odlomke, razpoke in toplotne poškodbe.
3. Pomožna oprema: Visoko precizni vreteni, sistemi hlajenja z ultra visokim tlakom in filtriranja delcev, naprave za dušenje vibracij in namenske prijemalne naprave (mandreli, puše, elastične naprave za pozicioniranje) za zagotavljanje stabilnosti obdelave in celovitosti površine.

Glavne metode obdelave za CNC-obdelavo keramičnih valjev:

1. Natančno struženje/frezanje in notranje vrtanje: uporablja se za grobo in polkončno obdelavo izvrtin vložkov, da se zagotovi referenčna točka dela in koncentrično pozicioniranje.
2. Notranje brušenje in honanje: Uporaba diamantnega brušenja in finega honanja za doseganje ciljnih radialnih toleranc in nizke hrapavosti površine.
3. Strojna obdelava z ultrazvočnimi vibracijami (USM) in diamantno poliranje: zmanjša rezalne sile in preprečuje širjenje razpok, primerno za tankostenske ali zelo krhke strukture oblog.
4. EDM in mikroobdelava: uporablja se za lokalno oblikovanje in obrezovanje kompleksnih mest pritrditve ali težko obdelujočih elementov.
5. Poliranje in kemično-mehansko poliranje (CMP): uporablja se za doseganje zrcalne gladkosti ali ultra nizke hrapavosti tesnilnih kontaktnih površin in drsnih spojev, zmanjšanje trenja in podaljšanje življenjske dobe.

Hlajenje, odstranjevanje odrezkov in pritrditev:

1. Strategije hlajenja: Uporabite nadzorovano hlajenje in filtrirana maziva, da se izognete lokalnemu dvigu temperature, ki lahko povzroči toplotno napetost in dimenzijsko odstopanje; po potrebi uporabite hlajenje s kroženjem in pritrditve z nadzorom temperature.
2. Odstranjevanje odrezkov in čiščenje: Optimizirajte poti orodja in kanale za odstranjevanje odrezkov v kombinaciji z ultrazvočnim in visokotlačnim čiščenjem, pihanjem zraka in vakuumskim odstranjevanjem odrezkov, da preprečite vgrajevanje delcev v površine izvrtin in vpliv na tesnjenje in obrabo.
3. Rešitve za pritrditev: Prilagojeni trni, koncentrične pritrdilne naprave, prilagodljive podpore in večtočkovne podporne konstrukcije za zagotavljanje stabilnosti in preprečevanje deformacije tankostenskih delov med obdelavo.

Obdelovalni materiali in tipične aplikacije za CNC obdelavo keramičnih valjev:

1. Tipični materiali: gosto aluminijev oksid (Al2O3), silicijev nitrid (Si3N4), silicijev karbid (SiC), aluminijev nitrid (AlN) in funkcionalni keramični kompozitni materiali.
2. Tipične uporabe: drsne ležajne podloge, odporne proti obrabi in koroziji, cilindrične podloge za merilno in kompresijsko opremo ter visoko obrabljive tesnilne komponente za opremo za predelavo polprevodnikov ali kemikalij.
