CNC obdelava aluminijevih keramikov za zahtevne primere uporabe

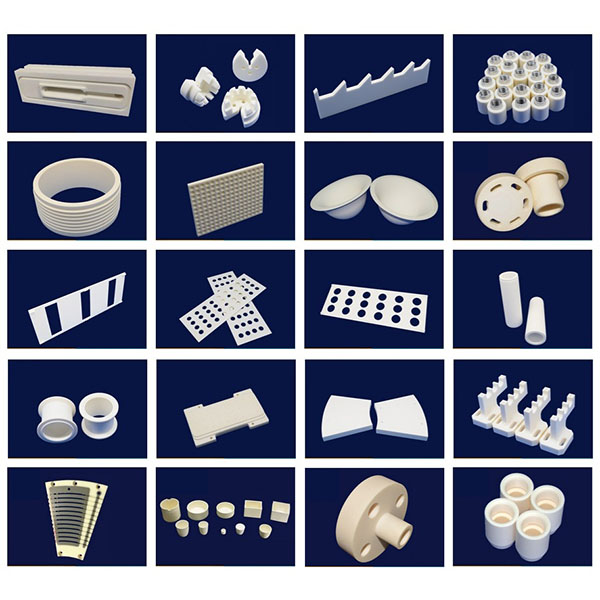

CNC obdelani izdelki iz aluminijevega oksida se pogosto uporabljajo na področjih, kot so električna izolacija, tesnilni elementi, odporne obloge, nosilci senzorjev, ventilska sedeža in visokotemperaturni konstrukcijski elementi.

Glavne prednosti CNC obdelave aluminijevih keramikov:

1. Obsežne izkušnje z obdelavo aluminijevega oksida, poznavanje lastnosti loma materiala in odstranjevanja odrezkov, kar zmanjšuje stopnjo napak pri obdelavi.
2. Natančen nadzor dimenzij in geometrije, ki podpira zahteve po natančnosti na ravni mikrona ali več (odvisno od geometrije in materiala).
3. Diamantno orodje in ultra-fini postopki brušenja/poliranja za zagotavljanje nizke hrapavosti in dobre geometrijske oblike notranjih izvrtin in stičnih površin.
4. Profesionalne rešitve za pritrditev, nadzor temperature in nadzor vibracij, ki zmanjšujejo obremenitev pri obdelavi in tveganje deformacije tanekih delov.
5. Celoviti sistemi za upravljanje kakovosti in funkcionalno testiranje za podporo validaciji prototipov in dosledni dobavi serij.

Oprema in orodje:

1. Stroji: Visoko trdni CNC-strojni, tri- in petosni obdelovalni centri, notranji/zunanji cilindrični brusilniki, kombinirani stroji za struženje in brušenje ter ultraprecizni vreteni za večopravilno obdelavo zunanjih profilov, notranjih izvrtin, končnih površin in kompleksnih votlin.
2. Orodja in potrošni material: Diamantna stružna orodja, diamantne konične freze, diamantne brusne plošče, PCD orodja in ultra trda prevlečena orodja, v kombinaciji z ultra finimi brusivi in potrošnim materialom za poliranje; geometrija orodij in parametri rezanja/brušenja so optimizirani za različne kakovosti aluminijevega oksida.
3. Pomožni sistemi: Naprave za nadzor temperature in termostatske naprave, naprave za dušenje vibracij, ultra visokotlačno hlajenje s filtriranjem delcev, spletno merjenje in avtomatizirani sistemi za nakladanje/razkladanje za izboljšanje stabilnosti obdelave in konsistentnosti serije.

Glavne metode obdelave za CNC obdelavo aluminijevih keramik:

1. Natančno struženje in vrtanje: določite zunanje in notranje referenčne točke, izvedite grobo in polkončno obdelavo ter nadzorujte koncentričnost in aksialne dimenzije.
2. Diamantno brušenje in honanje: uporaba grobega, končnega in honanja za doseganje strogih toleranc notranje izvrtine in nizke hrapavosti površine, primerno za ležajne vpetosti in tesnilne vmesnike.
3. Strojna obdelava z ultrazvočnimi vibracijami (USM): Uporabite ultrazvočne vibracije pri tankostenskih, vitkih ali kompleksnih elementih, da zmanjšate rezalne sile in preprečite širjenje razpok.
4. EDM in mikroobdelava: Natančno obdelajte lokalne geometrije, ki jih je težko obdelati neposredno, kot so kompleksne notranje votline, slepe luknje in pozicijske reže.
5. Poliranje in kemično-mehansko poliranje (CMP): Ustvarite površine zrcalne kakovosti na tesnilnih površinah in kritičnih stičnih površinah, da zmanjšate trenje in zmanjšate zadrževanje delcev.

Hlajenje, odstranjevanje odrezkov in zasnova pritrditve:

1. Strategije hlajenja: Uporabite nadzorovano hlajenje in visoko filtrirana maziva, po potrebi pa jih kombinirate s kroženjem hladilne tekočine in temperaturno nadzorovanimi pripomočki za pritrditev, da se izognete lokalnemu pregrevanju, toplotnemu napetosti ali dimenzijskemu odmiku.
2. Odstranjevanje odrezkov in čiščenje: Optimizirajte poti orodja in kanale za odrezke ter uporabite ultrazvočno in visokotlačno čiščenje, vakuumsko odstranjevanje odrezkov in pihanje zraka, da preprečite vgrajevanje delcev v obdelane površine in vpliv na natančnost prileganja.
3. Rešitve za pritrditev: Prilagojeni trni, koncentrične podpore in večtočkovne pritrdilne naprave z elastičnimi lokacijskimi in razporeditvenimi konstrukcijami za zmanjšanje koncentracij napetosti, ki jih povzroča vpenjanje, in preprečevanje deformacije tankostenskih delov.

Obdelovalni materiali in tipične uporabe:

1. Materiali: Različne aluminijevih keramike (Al2O3 različnih kakovosti in modificirani sistemi), kompozitne keramike na osnovi aluminija in prevlečene aluminijevih keramike.
2. Tipične uporabe: Električni in elektronski izolacijski elementi, keramične puše in podloge, tesnilni obroči in ventilska sedeža, podloge, odporne proti obrabi, nosilne konstrukcije senzorjev, elementi za nadzor črpalk in tekočin, medicinski in optični deli itd.

Priporočila za oblikovanje in opombe o proizvodnji:

1. Debelina stene in razmerje med dolžino in premerom: Izogibajte se preveč tankim stenam ali prevelikim razmerjem med dolžino in premerom. Ohranite območja za vpenjanje ali po potrebi dodajte ojačitvene rebra v konstrukcijo, da izboljšate izdelovalnost in končno trdnost dela.
2. Zavihki in zaobljenja: Na vstopih v luknje, končnih površinah in robovih sestavov zagotovite ustrezne zavihke ali zaobljenja, da zmanjšate koncentracijo napetosti in olajšate prehod orodja in sestavljanje.
3. Dovoljenje za obdelavo in tolerance: Na risbah jasno navedite dovoljenja za grobo in fino obdelavo ter tolerance za montažo; na kritičnih stičnih površinah rezervirajte material za končno brušenje in preskusno montažo.
4. Sintranje in dimenzijske odstopanja: Upoštevajte dimenzijska odstopanja in preostale napetosti po sintranju aluminijevega oksida; po potrebi rezervirajte obdelovalni dodatek ali uporabite kompenzacijske strategije v procesu.

Natančnost obdelave in kakovost površine:

1. Dimenzijska in geometrijska natančnost: S postopno obdelavo, spletnim merjenjem in popravljanjem je mogoče strogo nadzorovati zunanji premer, notranji premer, koncentričnost in vzporednost končnih ploskev, da se izpolnijo zahteve po visoki natančnosti.
2. Hrapavost površine: S kombinacijo postopkov brušenja, honanja in poliranja je mogoče doseči površine z nizko vrednostjo Ra na notranjih izvrtinah in stičnih površinah, kar izboljša gladkost delovanja in življenjsko dobo.
3. Nadzor napak: Zmanjšajte razpoke, odlomke in vključke z optimizacijo parametrov procesa, postopnim razbremenjevanjem napetosti in potrebnimi mikroskopskimi ali neporušnimi pregledi (npr. optična mikroskopija, X/CT).
