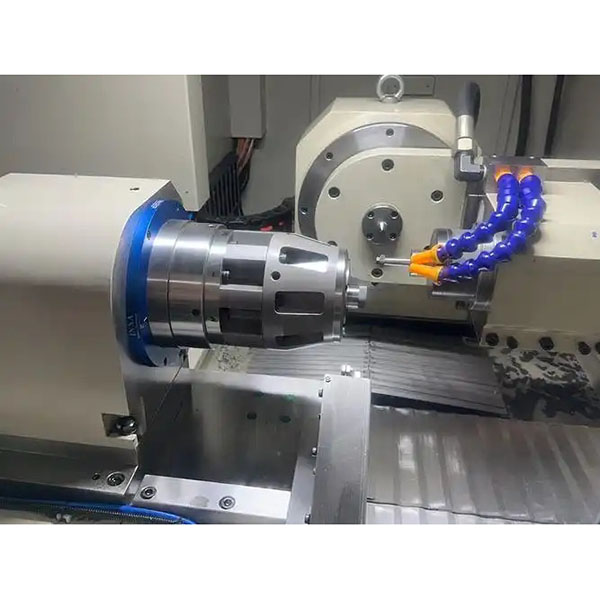

CNC brušenje za natančne tolerance in fino končno obdelavo

CNC brušenje lahko zajema več vrst, vključno z zunanjim cilindričnim brušenjem, notranjim brušenjem, brezcentričnim brušenjem, površinskim brušenjem, profilnim/oblikovnim brušenjem in brušenjem orodja. Primerno je za visoko precizno obdelavo zahtevnih materialov, kot so kovine, keramika in trde zlitine.

Glavne prednosti CNC brušenja:

1. Visoka dimenzijska in geometrijska natančnost: rutinsko stabilna pri ±0,005–±0,01 mm ali boljša. Nadzor okroglosti, cilindričnosti, ravnosti in pravokotnosti je zanesljivejši.
2. Nizka hrapavost površine: hrapavost površine Ra običajno doseže 0,2–0,8 μm (odvisno od materiala in kolesa), kar izpolnjuje zahteve za ležaje, tesnila in drsne spoje.
3. Stabilnost in doslednost: CNC programi, konstantna hitrost/konstantna površinska hitrost in kompenzacija kolesa zagotavljajo doslednost serije in zmanjšujejo nihanje procesa.
4. Primerno za težko obdelovalne materiale: zanesljivo obdeluje utrjeno jeklo, trde zlitine, keramiko, titanove zlitine, zlitine na osnovi niklja in druge visoko trde ali krhke materiale.
5. Gospodaren in zanesljiv: izboljša stopnjo uspešnosti v končni fazi dodelave, kar zmanjša stroške naknadnih popravkov in ponovnega obdelovanja.

Primerni materiali in vrste obdelovancev za CNC brušenje:

1. Materiali: kaljeno/temperirano jeklo, nerjaveče jeklo, aluminijeve zlitine (potrebno prilagajanje kolesa), bakrove zlitine, titanove zlitine, zlitine na osnovi niklja, trde zlitine (karbidi), keramika, steklena keramika itd.
2. Obdelovani deli: gredi, puše, drsni elementi, obliki kalupov, rezalna orodja in merila, jedra in sedeži ventilov, gredi in rotorji črpalk, drsniki linearnih vodil, precizni ravni deli itd.

Tipi brusnih kolutov:

1. Aluminijev oksid (A/WA): splošni jekleni deli in materiali srednje trdote.
2. Silicijev karbid (GC): primeren za lito železo, neželezne kovine in krhke materiale.
3. Diamant (D): primeren za trde zlitine (cementirani karbid), keramiko in stekleno keramiko.
4. Kubični borov nitrid (CBN): primeren za utrjena jekla in železove materiale visoke trdote; visoka učinkovitost in nizka obraba.

Oprema in konfiguracija:

1. Oprema: CNC zunanje/notranje brusilnike, CNC brezcentrične brusilnike, CNC površinske brusilnike, CNC profilne brusilnike, CNC orodne brusilnike. Prednost dajejo visoko trdnim vretenom, natančnim vodilom in stabilnemu sistemu hlajenja.
2. Vrste veziv: stekleno (keramično), smolno, kovinsko, galvanizirano itd. Izberemo glede na material in zahteve glede natančnosti.
3. Velikost in trdota zrna kolesa: fino zrno in zmerna trdota za končno brušenje; grobo zrno in višja trdota za grobo brušenje. Mora uravnotežiti samoošiljanje in ohranjanje oblike.
4. Vpenjanje in podpora: tri- ali štiriprežni vpenjalni sklopi, središča in središčne luknje, brezsrediščne podpore in regulirna kolesa. Za tanke dele uporabite posebne priprave in vpenjanje z nizko napetostjo.

Nastavitve parametrov procesa:

1. Hitrost površine (oboda) kolesa: nastavite glede na material kolesa in material obdelovanca, običajno 20–45 m/s; CBN/diamant lahko doseže višjo hitrost (upoštevajte varnostne specifikacije opreme in kolesa).
2. Napredek in globina reza: majhne globine in enakomeren napredek za nadzor toplote in deformacije. Pri končnem brušenju se uporabljajo mikro rezi in iskrenje.
3. Hlajenje in mazanje: zadostno, usmerjeno hlajenje za zmanjšanje toplotne deformacije in nevarnosti pregretja. Natančnost filtracije zagotavlja čistočo hladilne tekočine.

Referenca poteka procesa:

1. Predobdelava: pregled risb in toleranc; potrditev stanja toplotne obdelave materiala; izbira tipa kolesa, zrnatosti in veziva; nastavitev hladilne tekočine in stopnje filtracije.
2. Pritrditev in poravnava: zagotovite soosnost in doslednost referenčne točke; za dele gredi zagotovite natančnost sredinske luknje in trdno podporo.
3. Grobo in končno brušenje: odstranite dodatek pri grobem brušenju, nato končno brušite do želene velikosti; za kritične površine uporabite merjenje iskanja isker in programirano kompenzacijo.
4. Obdelava in kompenzacija: uporabite diamantne obdelovalce ali obdelavo med procesom, da ohranite obliko in ostrino kolesa; programirajte kompenzacijo dimenzij in kompenzacijo toplotnega odklona.
5. Pregled in odstranjevanje ostrih robov: izvedite merilne in geometrijske preglede med procesom/offline; po potrebi izvedite rahlo odstranjevanje ostrih robov in čiščenje.

Kontrola kakovosti in pregled:

1. Dimenzije in geometrija: uporabite mikrometre, merilnike lukenj, merilnike zraka, merilnike s čepom/obročem, merilnike okroglosti in CMM za pregled velikosti, okroglosti, ravnosti, soosnosti itd.
2. Kakovost površine: uporaba merilnika hrapavosti za Ra/Rz; mikroskopski pregled za opekline, razpoke in praske.
3. Stabilnost: vzpostavite statistiko SPC, rutine pregleda prvega kosa/med proizvodnjo/končnega pregleda; zabeležite življenjsko dobo kolesa in cikle obdelave, spremljajte toplotni drift in dimenzijske trende.
4. Sledljivost: zagotovite poročila o pregledih, evidence serij materialov in toplotne obdelave ter dnevnike parametrov procesa.

Pogosti scenariji uporabe CNC brušenja:

1. Ležaji in tesnilni elementi: tekalne površine, obroči, tesnilne površine.
2. Hidravlične in pnevmatične: jedra ventilov, sedeži ventilov, drsni deli, kjer sta okroglost in hrapavost ključnega pomena.
3. Orodja in merilniki: reliefne površine, oblikovno brušenje in merjenje velikosti.
4. Kalupi in precizni profili: votline, jedra, vodilni stebri in puše, vložki in precizne ravnine.
5. Letalska in medicinska industrija: kritične stične površine in mikro elementi v visoko trdnih in visoko trdih materialih.
6. Elektronika in polprevodniki: natančne ravnine, vodilne letve in kontaktne površine hladilnikov.

Primerjava CNC brušenja z vrtenjem, rezkanjem in različnimi vrstami brušenja:

1. Struženje in rezkanje: visoka učinkovitost in prilagodljivo oblikovanje, vendar je končna natančnost in kakovost površine običajno slabša od finega brušenja; pogosto se kombinira z brušenjem.
2. Zunanje/notranje brušenje: uporablja se za visoko natančno dimenzioniranje in geometrijski nadzor vrtljivih površin in izvrtin.
3. Brusenje brez središča: visoko učinkovita rešitev z visoko konsistentnostjo za serijsko obdelavo delov gredi.
4. Brušenje površin: zagotavlja ravnost in hrapavost površin; primerno za referenčne površine.
5. Brušenje profilov in orodij: omogoča doseganje kompleksnih krivulj/profilov in natančnih geometrij orodij z visoko natančnostjo oblikovanja in ponovnega ostrenja.
