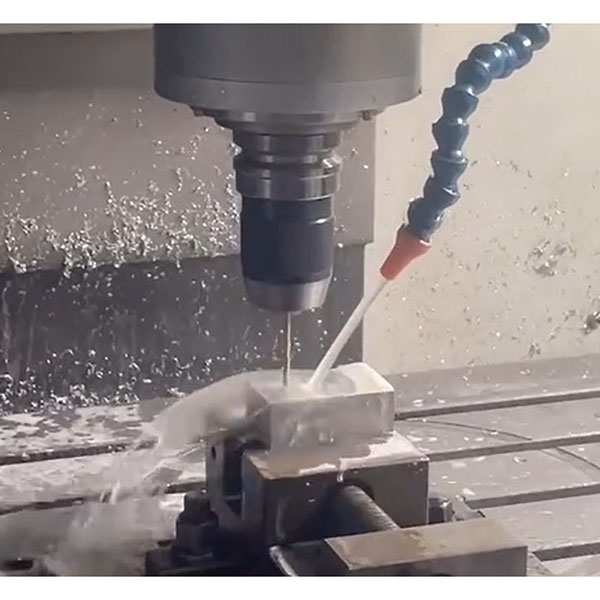

Storitve CNC vrtanja za natančne luknje in točnost

CNC vrtanje je primerno za skozne luknje, slepe luknje, globoke luknje, stopničaste luknje, izvrtane (izravnane) luknje,
zaobljene luknje in luknje za navoj (navojevanje), kar pokriva več vrst lukenj. V primerjavi z ročnim obdelovanjem ali
navadnimi vrtalnimi stroji CNC vrtanje ponuja visoko pozicijsko natančnost, dobro ponovljivost, sledljive parametre procesa
in močno konsistentnost serije. Je pomemben predhodni postopek za nadaljnje izvrtavanje, razvrtavanje,
navojevanje in pozicioniranje sestavljanja.

Glavne prednosti CNC vrtanja

1. Visoka natančnost pozicioniranja lukenj in ponovljivost: numerično krmiljenje pozicioniranja in večosna interpolacija zmanjšujejo
   kumulativno napako, kar je idealno za sisteme lukenj in nize lukenj.
2. Avtomatizacija in učinkovitost: serijska obdelava več lukenj, avtomatska menjava orodja prek orodnega magazina in ciklični makro
   programi izboljšujejo produktivnost.
3. Zmožnost za več vrst lukenj: plitve luknje, globoke luknje, luknje za navoj, stopničaste luknje, izvrtane
   luknje, predhodno povečane (pripravljalne) luknje.
4. Dobra povezava z nadaljnjim dodelovanjem: vzpostavi začetno geometrijsko referenco za vrtanje, razvrtanje, honanje,
   navojevanje in vtiskovanje puš.
5. Obdelovalni materiali: ogljikovo jeklo, legirano jeklo, lito železo, nerjaveče jeklo, aluminijeve zlitine, bakrove zlitine,
   nikljeve zlitine, titanove zlitine, inženirske plastike itd.
6. Sledljivost podatkov: Parametri, življenjska doba orodja in rezultati serije se lahko zabeležijo za nadzor kakovosti in analizo SPC
   .

Tipični scenariji uporabe za CNC vrtanje

1. Mehanske komponente: skozi luknje v prirobnicah, luknje za spojke, luknje za pozicioniranje, luknje za prehod olja.
2. Proizvodnja kalupov: luknje za hladilne kanale, luknje za izmetne zatiče, predvrtane luknje za vodilne stebričke, luknje za vstavljanje navojnih vložkov
   .
3. Avtomobilska industrija in pogonski sistemi: luknje za ohišje, luknje za pritrditev nosilcev, luknje za dodatno opremo motorja.
4. Elektronika in instrumenti: luknje za prezračevanje (odvod toplote), luknje za pritrditev, natančne majhne luknje.
5. Letalska in medicinska industrija: luknje v strukturnih delih iz visokotrdne zlitine, natančne luknje za sestavljanje.
6. Hidravlika in pnevmatika: Predvrtanje za luknje za oljni prehod v telesu ventila in razdelilniku.

Vrste in lastnosti lukenj

1. Prebojne luknje, slepe luknje: standardna oblika ravnih lukenj.
2. Globoke luknje: veliko razmerje med dolžino in premerom (L/D); lahko se uporabijo strategije stopničastega vrtanja ali vrtanja s pištolo.
3. Stopničaste luknje, sestavljene luknje: segmentirani premeri za prileganje in namestitev pritrdilnih elementov.
4. Vrtine s podvrtino, podvrtina in faziranje: za vgradnjo glave vijaka in izravnan videz.
5. Luknje za navoj (navojevanje): Nadzorovani premer in globina za zagotovitev kakovosti navoja pri naknadnem navojevanju.
6. Konične luknje, povečane (vnaprej povečane) luknje: pripravljalne značilnosti za pozicioniranje, tesnjenje ali vpetje z vpetjem.
7. Lokalizacijske luknje, referenčne luknje: referenčne točke za naknadno pritrditev ali natančno obdelavo.

Vrste opreme

1. Vertikalni obdelovalni center: Visoka prilagodljivost, primeren za raznolike majhne do srednje velike dele.
2. Vodoravni obdelovalni center: vrtljiva miza omogoča obdelavo večplastnih lukenj in koaksialno krmiljenje sistemov lukenj.
3. CNC portalni stroj: obdelava več lukenj na velikih ploščah in konstrukcijskih delih.
4. Specializirani CNC vrtalni stroj: Visoko učinkovito serijsko obdelovanje nizov lukenj in visokohitrostna obdelava majhnih lukenj.
5. Kombinirani stružno-frezalni stroj: Izdelava radialnih, stranskih in navojnih lukenj na rotacijskih delih v enem nastavitvenem ciklu.
6. Stroji za globoko vrtanje in globoke luknje: Primerni za izredno dolge globoke luknje, oljne kanale in visoke zahteve glede ravnosti.
   Orodja in sistemi za vpenjanje

Orodje in sistemi za vpenjanje

1. Vrtalne svedre (HSS, trdi karbid, prevleke, kot so TiAlN, AlCrN, DLC): splošno izdelovanje lukenj.
2. Vrtalne svedre iz trdega karbida, vrtalne svedre za globoke luknje: Dolga vodilna struktura za stabilno odstranjevanje odrezkov.
3. Vrtalniki z menjalnim vložkom: Velike luknje, visoka učinkovitost in nižji stroški na kos.
4. Stopničasta svedra, kombinirana svedra: Oblikujejo več segmentov premera v enem prehodu, kar zmanjša število menjav orodja.
5. Vrtalniki za točke, središčni vrtalniki: preprečujejo zdrs večjih vrtalnikov in izboljšujejo natančnost pozicioniranja.
6. Orodja za izstruževanje, orodja za povečanje lukenj (kot korekcija/preddokončanje): prilagajanje premera po vrtanju.
7. Predvrtalniki pred navojevanjem, orodja za faziranje: pripravijo vhode za navoje in prilegajoče luknje.
8. Držala orodja in vpenjanje: BT/HSK držala, skrčljiva, hidravlična držala zmanjšujejo radialno odstopanje. Držala s prehodnim hlajenjem
   izboljšujejo odstranjevanje odrezkov in življenjsko dobo orodja v globokih luknjah.

Referenčni potek procesa za CNC vrtanje

1. Tehnični pregled: Potrdite premer, toleranco, globino, zahteve glede položaja/koaksialnosti, material in trdoto,
   nadaljnje operacije.
2. Izbira referenčne točke in pritrditev: Izberite stabilne površine/luknje za pritrditev. Pri sistemih z večstranskimi luknjami načrtujte zaporedje,
   da zmanjšate kumulativno napako.
3. Programiranje in nastavitev parametrov: hitrost vretena, pomik, globina rezanja, strategija vrtanja s koraki (peck), metoda hlajenja
   .
4. Centriranje in predvrtanje: Centrirno vrtanje/točkovno vrtanje za preprečevanje drsenja in odklona svedrov z velikim premerom.
5. Grobo vrtanje: uporabite svedre z ustrezno geometrijo in obliko žleba; nadzorujte obliko odrezka (segmentni ali zaviti) za
   odstranjevanje.
6. Strategija globokega vrtanja (če je potrebno): Peck umik plus visokotlačno notranje hlajenje za preprečevanje dolgih odrezkov
   in toplotne poškodbe.
7. Priprava za končno obdelavo: Pustite ustrezen dodatek, odvisno od tega, ali sledi izstruževanje ali razstruževanje (npr. dodatek za razstruževanje
   0,1 do 0,3 mm; dodatek za izstruževanje glede na končno zahtevano natančnost).
8. Povečanje luknje, polkončanje (neobvezno): Izboljšajte okroglost in se približajte končni velikosti.
9. Vrezovanje korenske luknje, izvrtanje, faziranje: Obdelava v skladu s standardi za navoje in specifikacijami pritrdilnih elementov.
10. Merjenje med obdelavo (neobvezno): Dotikajte se s sondo ali ročnimi merilniki, da preverite položaje in globine ključnih lukenj.
11. Odstranjevanje ostrih robov in čiščenje: odstranite ostri robovi in ostanke prečnih lukenj, da zagotovite sestavljanje in pretok tekočine.
12. Končna kontrola in evidentiranje: arhiviranje velikosti, pozicijske natančnosti, globine in stanja površine.

Ključni parametri procesa za CNC vrtanje

1. Hitrost vretena: Glede na material in premer svedra (aluminij omogoča višje vrtljaje; utrjeni materiali zahtevajo nižjo
   hitrost in izbiro karbida).
2. Hitrost pomika: prilagodite glede na premer luknje in material orodja. Prevelik pomik povzroča odlomke ali grobe stene; premajhen
   poveča trenje in segrevanje.
3. Globina vrezovanja: Pri globokih luknjah ali lepljivih materialih nadzorujte posamezni korak pomika za odstranjevanje odlomkov (npr. vsak
   vrez 1 do 3-krat premer svedra ali stopnjevano po globini).
4. Način hlajenja: zunanje in notranje; za globoke luknje je priporočljivo visokotlačno notranje hlajenje. Preprečite
   lepljenje in gorenje v nerjavnih in nikljevih zlitinah.
5. Odklon orodja: Nadzorujte radialni odklon ≤ 0,02 mm (lahko je strožji pred natančnim dodelavanjem).
6. Spremljanje življenjske dobe orodja: Zabeležite število lukenj ali čas rezanja. Zamenjajte, ko premer preseže toleranco,
   se pojavijo praske na površini ali se ostružki obarvajo modro/črno.

Primerjava CNC vrtanja z drugimi postopki izdelave lukenj

1. Vrtanje: Najprej hitro izdelovanje lukenj; ekonomično in učinkovito. Natančnost položaja in oblike vpliva togost orodja
   in vodilo.
2. Vrtanje: Popravlja koaksialnost/položaj in natančnost premera obstoječih lukenj; primerno za velike luknje ali ozke
   tolerance oblike.
3. Reaming: izboljša velikost premera in površinsko obdelavo; omejena sposobnost popravljanja položaja; običajno sledi
   vrtanju ali izstruževanju.
4. Rezkanje: Ustvari notranje navoje v pripravljeni korenski luknji; zahteva natančen premer in globino luknje.
5. Honanje, poliranje (valjanje): dodatno izboljša hrapavost površine in mikrogeometrijo (uporablja se za visoko natančne
   luknje).
6. EDM, lasersko mikro vrtanje: dopolnjuje vrtanje za izredno majhne luknje ali težko obdelovalne materiale.

Pogosti izzivi in kontrolne točke

1. Težave pri odstranjevanju odrezkov: Globoke luknje, lepljivi materiali (nerjaveče jeklo, aluminij) potrebujejo visokotlačno notranje
   hlajenje in strategije peck.
2. Premikanje svedra, odmik položaja luknje: Uporabite središčne svedre in kratke svedre, nato preidite na daljše svedre. Zagotovite
   trdnost pritrditve in spremljajte obrabo orodja.
3. Ostrine na steni luknje in slaba površinska obdelava: Optimizirajte podajanje in hitrost; uporabite ostra prevlečena orodja in pravočasno izvedite
   odstranjevanje ostrih robov.
4. Obraba orodja in odlomki: Določite pragove življenjske dobe, spremljajte barvo odrezkov in trende premera. Za trde materiale
   dajte prednost svedrom iz drobnogranuliranega karbida ali svedrom z notranjim hlajenjem.
5. Toplotni učinki in raztezanje: Nadzorujte odmik dimenzij med neprekinjeno serijsko proizvodnjo in izvedite manjše
   kompenzacijske prilagoditve orodja.
